Siemens presenta una soluzione per le officine meccaniche di piccole e medie dimensioni, caratterizzate da affollamento e multitasking.
Attraverso una partnership tecnologica che apre nuovi orizzonti nell’industria delle macchine utensili, Siemens ha creato una soluzione di automazione che combina un gemello digitale del software e della programmazione del suo SINUMERIK 828 CNC, lavorando in tandem con un robot KUKA. Questo approccio semplifica il funzionamento e la programmazione nella gestione quotidiana per l’operatore della macchina utensile.

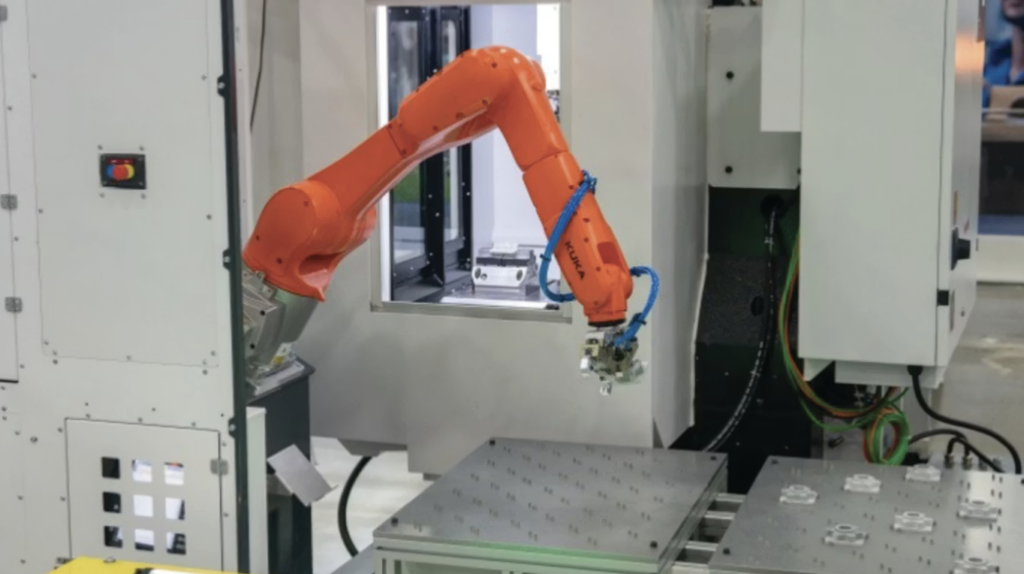

Durante una recente fiera, KUKA Robotics Corporation ha dimostrato come il proprio robot lavorasse insieme a una fresatrice verticale SYIL, utilizzando il pacchetto di automazione della macchina SYIL R1. Questo è stato sviluppato in collaborazione con Waybo, uno dei partner di sistema di KUKA, e integra perfettamente funzioni di pick-and-place, movimentazione delle parti e comunicazioni con il CNC a bordo, tutto a un prezzo molto competitivo.
L’obiettivo del programma, secondo Frans Buikema, Chief Marketing Officer di SYIL, è fornire ai piccoli e medi negozi un modo per accedere all’automazione senza dover effettuare grandi investimenti di capitale. Come sottolinea Ron Bergamin, Key Technology Manager per l’automazione delle macchine utensili presso KUKA, il ritorno sugli investimenti può essere molto rapido, permettendo l’aggiunta di turni notturni nei negozi di quasi tutte le dimensioni. L’automazione è cruciale, e questa impresa di ingegneria cooperativa ha segnato un nuovo capitolo per le piccole e medie officine meccaniche.
Semplificare la robotica attraverso il CNC
Solo un decennio fa, integrare un robot con una macchina utensile richiedeva una curva di apprendimento complessa per i negozi, poiché la robotica necessitava di programmazione speciale e comunicazioni specifiche, con sfide che spesso richiedevano l’intervento di consulenti esterni.
Questa barriera, unita al costo, ha fatto sì che meno di un quarto delle piccole officine americane utilizzasse l’automazione e la robotica nel loro lavoro quotidiano.
“I vantaggi di questo sviluppo per i negozi affollati sono molteplici”, spiega Tiansu Jing, Product Manager dei sistemi CNC SINUMERIK. “L’impostazione, la programmazione, l’interfaccia operatore e la diagnostica sono migliorate grazie all’applicazione SINUMERIK Run MyRobot/Handling, che integra facilmente il robot KUKA con la macchina utensile SYIL”.
Le funzioni di insegnamento sono implementate attraverso il sistema SINUMERIK Operate HMI, mentre la capacità proprietaria del CNC si integra perfettamente con il controllo del robot KUKA. Jing sottolinea che, poiché non è necessario apprendere la programmazione robotica, il tempo di avvio è ridotto e il pendente di controllo del robot viene eliminato, semplificando il compito dell’operatore. L’HMI del controllo SINUMERIK consente di gestire sia la macchina utensile sia il robot da un unico schermo. Ha inoltre aggiunto che il valore aggiunto per i negozi affollati include la capacità del sistema di integrare robot su tutte le sue macchine, riducendo così la curva di apprendimento per gli operatori.
Dalla complessità alla chiarezza
Il CNC SINUMERIK 828D utilizzato in questa applicazione è progettato per centri di tornitura, fresatrici e centri di lavorazione verticale, e offre ai costruttori di macchine e agli utenti finali la flessibilità di migliorare la produttività delle macchine con questa nuova automazione robotica, direttamente integrata nel controllo.
“L’828 è dimensionato per le funzionalità delle macchine standard vendute ai negozi più piccoli”, afferma Jing. “Con Run MyRobot/Handling incluso, i programmatori possono utilizzare lo stesso codice G sia per il robot che per la macchina utensile”.
Il braccio del robot è integrato nel CNC, quindi la programmazione, il funzionamento e la diagnostica sono gestiti per entrambi sulla stessa schermata di controllo. Questo snellisce notevolmente il carico di lavoro per gli operatori.
Progettato per il negozio di lavoro, compresa la produzione a luci spente a costi accessibili, il sistema di tesa della macchina SYIL R1 incorporante tecnologia robotica KUKA è offerto come pacchetto standard per parti fino a 3 kg, un carico utile di 6,7 kg e una portata di 901 mm. Offre una classificazione IP65/67 per ambienti operativi difficili e facilita il carico e lo scarico delle parti dalla zona di taglio.
Inoltre, il sistema presenta un formato “tutto su uno schermo”, che integra programmazione e funzionamento del robot nel controllo SINUMERIK 828D, utilizzando il codice NC G e la funzione di insegnamento per una facile operatività per gli operatori.
Il pacchetto di automazione SYIL R1 può essere installato e reso operativo in meno di un giorno, ed è espandibile con soluzioni personalizzate.
